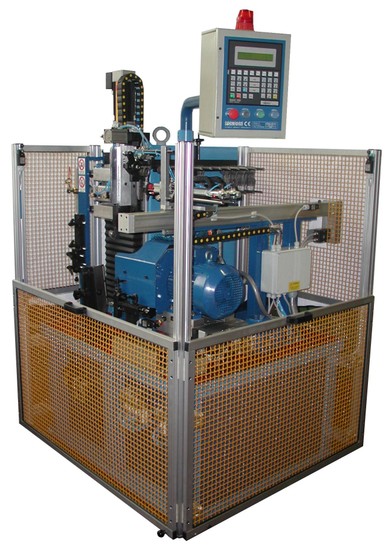

| MOLATRICE AUTOMATICA PER LA LAVORAZIONE DI FORBICI da 5 a 10 pollici (part.PIANO E LAMA) MODELLO: FORMOL-PL 2001 |

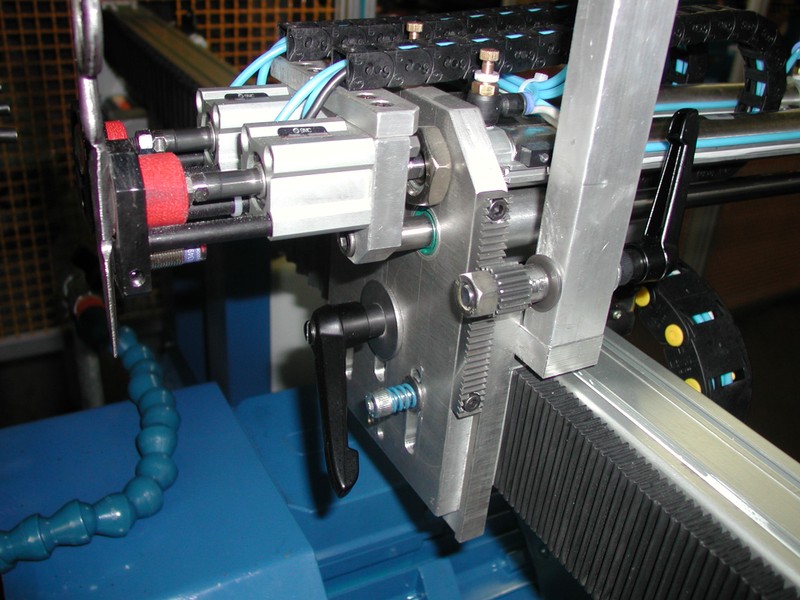

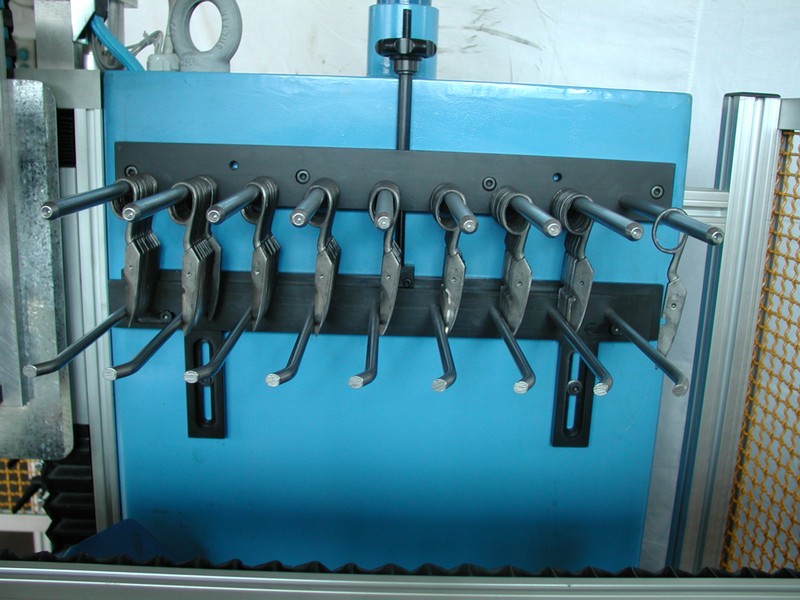

| - Caricatore e scaricatore lineare a vite spedy, azionato da motore brushless per la selezione della griglia magazzino (capienza di circa 250/280 pezzi ) - Portapezzo rotante a cremagliera con varie regolazioni, posizionamento pezzo e bloccaggio pneumatico, controllato da sensore, lo stampino e la bussola portanello intercambiabili.

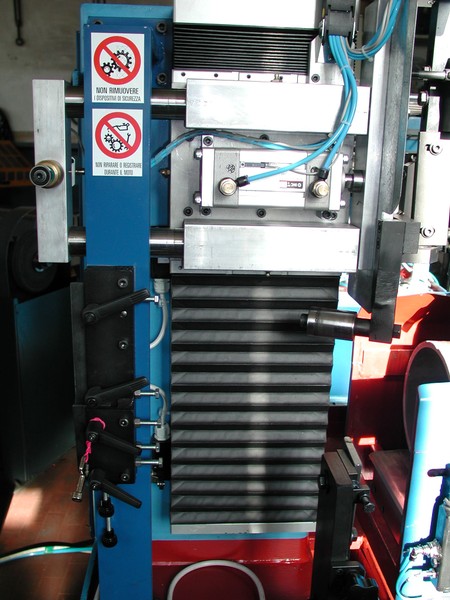

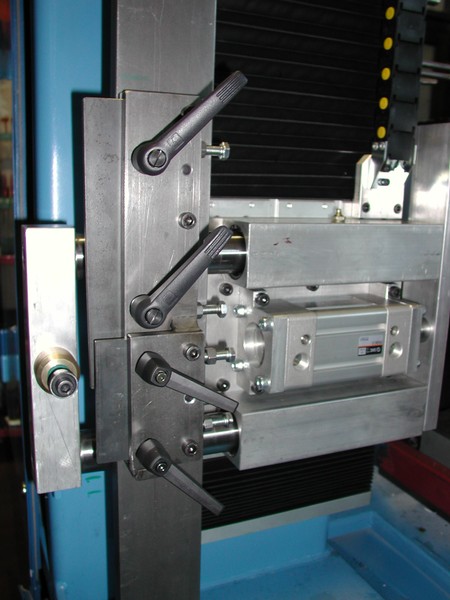

- Slitta di lavorazione in anticorodal con pattini a ricircolo di sfere, posizionata in verticale, azionata da motore brushless tramite vite temprata a ricircolazione di sfere, sovrapposta slitta di accostamento alla mola composta da steli con astucci a sfere , azionata da cilindro pneumatico. Dime per sagomatura posizionate nell'apposito supporto regolabile in tutte le direzioni, il cuscinetto di tastatura sagoma montato sulla slitta d'accostamento, viene movimentato da minicilindro per cambio lavorazione.
- Il controllo della molatura avviene tramite dispositivo tastatore a sensore con testina MD, Motore 7HP con portamola in anticorodal diretto, la velocità di rotazione regolabile con inverter, il tutto montato su slitte incrociate con pattini a ricircolo di sfere, avanzamento della mola automatico a doppia velocità, tramite motoriduttore e inverter.
- I movimenti pneumatici, sono azionati e controllati plc/cn tramite sensori e elettrovalvole, per i movimenti motorizzati (asse carico/scarico - asse di lavorazione e asse carro mola ) l’azionamento avviene tramite controllo numerico visualizzato.
- Basamento in lamiera pesante piegata e elettrosaldata, verniciatura bicolore, piano e canalina d'uscita liquido verniciate con antiolio.

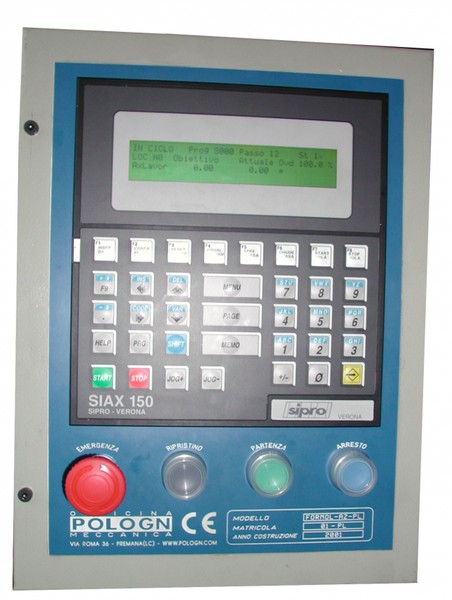

- Quadro comandi con visualizzatore di messaggi, oltre ai tasti di partenza arresto emergenza e ripristino, abbiamo alcuni tasti programmati per varie funzioni: esempio l'inserimento dei dati per le posizioni i tempi e le velocità di tutto il ciclo, il contapezzi, l'attivazione della mola, il bloccaggio e sbloccaggio della morsa, lo spostamento in rapido e lento dell'avanzamento mola ecc.
|
MAGAZZINO: 250/280 pezzi (in base al modello) INGOMBRO: MT.1.40 X 1.40 X H2.10 |
PROVVISTA DI MANUALE E CERTIFICAZIONE CONFORME ALLE NORMATIVE | |  |
