| MOLATRICE AUTOMATICA CNC PER LA LAVORAZIONE DI FORBICI 5 poll. (part. piano lama costa controcosta costino filo) MODELLO: MOLAX5 2000 |

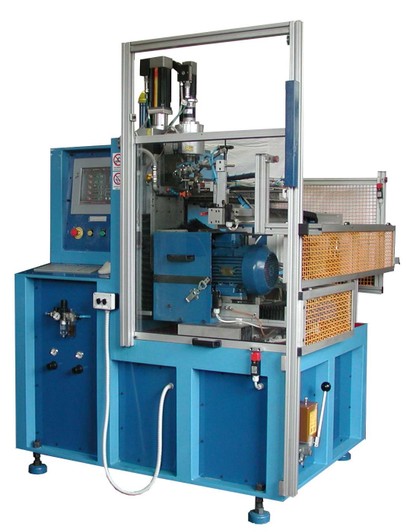

| - Macchina automatica molatrice per forbici a controllo numerico, programmata per l’esecuzione di 7 operazioni consecutive ( pianetto-lama-controlama-costino-filo-costa-controcosta)
- la movimentazione interpolata e lineare della macchina avviene tramite motori brushless con encoder incorporato, azionati e controllati fino al millesimo di mm da controllo numerico collegato a computer industriale programmato per la gestione della messa a punto.
- Le tavole lineari in anticorodal sono composte da guide con pattini a quattro ricircoli di sfere movimentate da vite temprata sempre a ricircolo di sfere, tutte lubrificate con grasso tramite dosatori da pompa manuale.

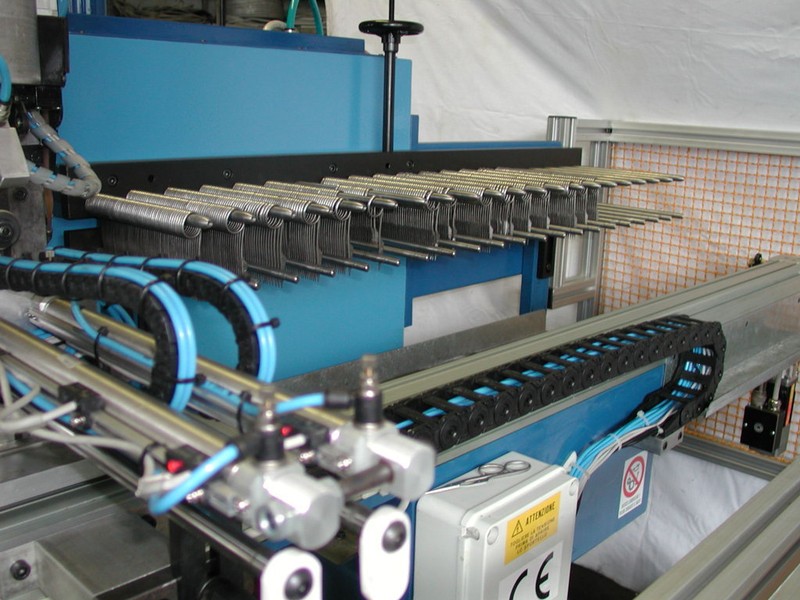

- Magazzino lineare gestito da unità a cinghia dentata, griglia (capienza di 1000 pezzi ) esecuzione carico e scarico tramite cilindri pneumatici con magneti.

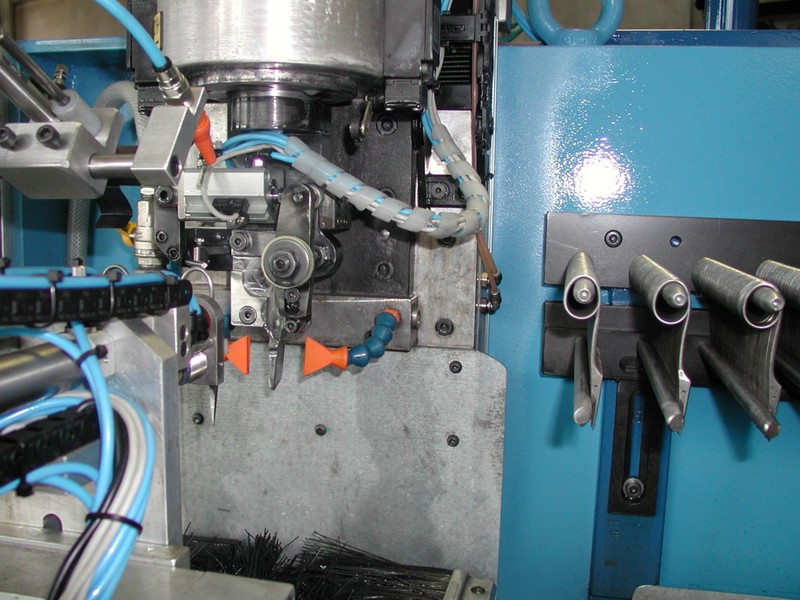

- Portapezzo rotante a 185 gradi, posizionamento pezzo e bloccaggio pneumatico, controllato da sensore, lo stampino sagomato a disegno in acciaio, fissato con 2 viti rettificate.

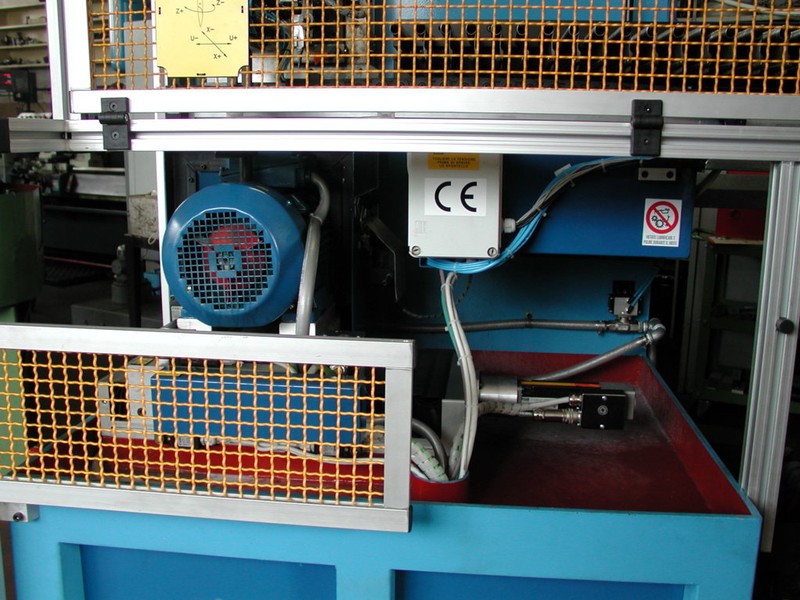

- Il controllo della molatura avviene alla fine di ogni ciclo a mola ferma, tramite dispositivo tastatore a sensore con testina MD, Motore 5HP con portamola in anticorodal diretto, la velocità di rotazione regolabile con inverter.
- I movimenti pneumatici, sono azionati e controllati plc/cn tramite sensori e elettrovalvole, Basamento in lamiera pesante piegata e elettrosaldata, verniciatura bicolore, piano e canalina d'uscita liquido verniciate con antiolio.

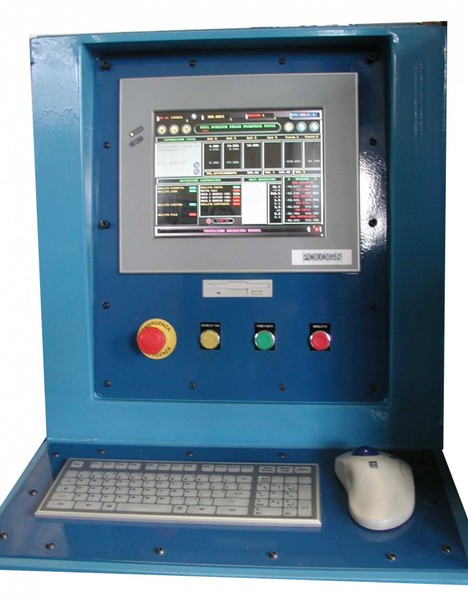

- Postazione di comando con tasti di partenza arresto emergenza, ripristino e computer con varie pagine per la visualizzazione degli allarmi e l’inserimento completo dei dati per la lavorazione.
|
MAGAZZINO: 1000 pezzi (in base al modello) INGOMBRO: MT.1.80 X 1.60 X H2.20 |
PROVVISTA DI MANUALE E CERTIFICAZIONE CONFORME ALLE NORMATIVE | |  |
