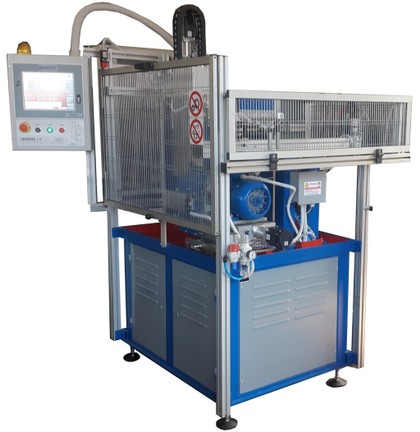

MOLATRICE AUTOMATICA CNC
PER LA LAVORAZIONE DI FORBICI da 3 a 6 poll.
(piano lama costa)
MODELLO: FORMOL-4AX-CNC   2022

  • Magazzino forbici lineare ad aste orizzontali, il carico e scarico avviene tramite asse lineare motorizzato, completamente programmabile sui posizionamenti per il prelievo/deposito sulla rastelliera  ed il carico e scarico dei pezzi sul portapezzo nella stazione di lavorazione, la presa dei pezzi avviene tramite magneti con sgancio pneumatico.
    portapezzo con posizionamento pezzo e bloccaggio tramite cilindri pneumatici, controllati da sensore, regolazioni meccaniche in base al pezzo in lavorazione.  (stampini intercambiabili forniti a parte in base al modello)
    Rotazione portapezzo motorizzata con regolazione dei gradi di taglio tramite pannello operatore.
    Slitta lavorazione in verticale azionata da motore brushless tramite vite temprata a ricircolazione di sfere, il tutto scorre su guide temprate con pattini autolubrificanti.
    Il controllo dell’usura mola avviene tramite dispositivo tastatore a sensore, la fase di controllo programmabile viene eseguita con l’arresto della mola, con portamola in anticorodal diretto (mola ø200), montato su tavola a pattini autolubrificati con vite a ricircolo di sfere, per il controllo ed il posizionamento il movimento avviene tramite motore bruschless, la velocità di rotazione della mola regolabile con inverter.
    Basamento in lamiera pesante piegata e elettrosaldata, su piedini antivibranti, verniciatura colore blu con fondo antiruggine grigio il piano trattato con vernice antiolio.
    Raffreddamento con refrigerante collegato a vostro impianto centralizzato con valvola di apertura e chiusura pneumatica, scarico fanghi esterno (da collegare con vs impianto centralizzato)
    Quadro elettrico posizionato nella zona posteriore della struttura, quadro comandi frontale equipaggiato di pannello, con pagine personalizzate e tasti programmati per varie funzioni (contapezzi di produzione, regolazione timer, parametri di posizione e velocità di entrambi gli assi con la possibilità di memorizzazione e gestione delle ricette) sottostanti i tasti di partenza arresto emergenza e ripristino.

DATI TECNICI
MAGAZZINO: 600 pezzi (in base al modello)
INGOMBRO: MT.1.70 X 1.50 X H2.20
PESO: 800 Kg.
ALIMENTAZIONE: 380V + N
ARIA COMPRESSA 6 bar

macchina predisposta
per intercomunicazione
e emissione dati
Industria 4.0
PROVVISTA DI MANUALE E CERTIFICAZIONE CONFORME ALLE NORMATIVE
